ASRock Z690 Taichi マザーボードのレビュー

新しい Intel 第 12 世代 CPU は非常に優れていますが、それらを使用するには高性能で効率的なマザーボードが必要です。ここで ASRock の出番です。ASRock Z690 Taichi マザーボードのレビューで、ボードに関するすべてについて説明します。

Z690 チップセットは現在のハイエンド製品であり、ASRock の Z690 Taichi はそれを最大限に活用するために登場しました。しかし、競合他社と比較して、このマザーボードの使用に実際に違いはありますか? 他の製品より優れている点は何ですか? ASRock Z690 Taichi マザーボードのレビューを引き続きお読みください。

ASRock Z690 Taichi マザーボードのパッケージ

私たちのパッケージは、ゴールドのアクセントがアクセントになった、洗練された高級感のある黒いボックスに入っています。太一のロゴが刻まれたゴールドとシルバーのアクセントがパッケージに映えます。

この ASRock Z690 Taichi マザーボード レビューのパッケージをさらに調べました。ここでは、パッケージの右上隅に表示される主な機能を見ました。

ボックスの後部には、マザーボードに関するより重要な詳細が記載されています。これらには、強化された DIMM スロット、DDR5 メモリ設計、および 20 フェーズ SPS (またはスマート パワー ステージ) 設計が含まれます。

パッケージはフリップオープン設計で、カバーを開けるとマザーボード本体が見えます。次に、マザーボード用の付属アクセサリが下に分離されています。

Z690 Taichi 以外に、ボックスに入っているアクセサリの完全なリストを提供します。これらは、クイック インストール ガイド、サポート CD、4 本の SATA ケーブル、およびグラフィック カード ホルダーです。

ワイヤレス ドングル USB ブラケット、3010 冷却ファン (ブラケットとネジのパッケージ付き)、M.2 ソケット スタンドオフもあります。

4010 冷却ファン ブラケットとネジ パッケージ、ASRock WiFi 2.4/5/6 GHz アンテナも含まれています。最後に、同社は M.2 ソケット用の 3 つのネジも同梱しました。

ASRock Z690 Taichi マザーボードのレビュー – デザインと機能

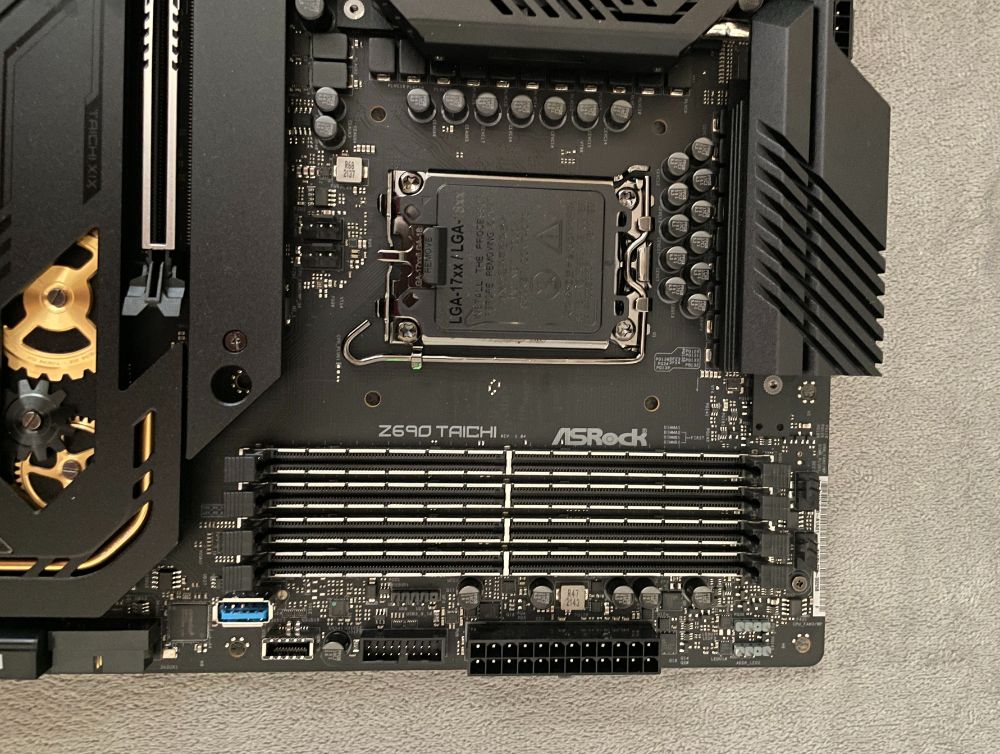

ASRock Z690 Taichi マザーボード レビューのこのセクションでは、ボードの機能と設計に焦点を当てます。その外観は独特で、お茶目ではないかもしれません。しかし、私たちにとっては、このマザーボードのテーマとその銅色の組み合わせが素晴らしく見えます。

I/O の上部で実際に動く、いくつかの優れた RGB と歯車が得られ​​ます。プレミアムで高価な外観を放つので、間違いはありません。Razer 製品を使用している場合は、Razer をテーマにした Z690 Taichi もあり、Chroma エコシステムに簡単かつ迅速に統合できます。

Z690 Taichi の概要では、多くの興味深いデザインの選択肢と機能を紹介しています。x8/x8 または x16/0 で機能するデュアル PCIe 5.0 スロットがあります。次に、PCIe 4.0 スロットと PCIe 3.0 x1 スロットもあります。後者は通常、x16 スロットが 3 つしかないため、競合する多くのボードで役立ちます。

ボードには 7 つの SATA ポートがあり、そのうちの 1 つは他のポートから独立しています。ASRock は、これらがマルウェアやランサムウェアに対する保護要素として機能すると主張しています。さらに、GPU のたるみを防ぐ VGA ホルダー ブラケットも付属しています。

2 つの CPU ファン ヘッダーの位置に注意してください。これらは、メインの M.2 スロットの上にあります。それがケーブル管理オプションを妨げているのか助けているのか疑問に思っている場合は、セットアップの構成方法によって異なります。 それでも、ビルドを組み立てる際には、このことを考慮することをお勧めします。

ASRock Z690 Taichi マザーボードのレビューを続けると、ボードには非常に強力な VRM ソリューションが付属しています。20 フェーズの 105A ステージにより、オーバークロックされた 12900K でもボードにストレスがかかりません。

VRM ヒートシンクはヒートパイプを介してリンクします。その左バンクには、I/O エリアに隣接する内部に小さなファンがあります。同社は、追加の冷却用に 2 つの追加のブラケットとファンを含めました。

背面 I/O およびネットワーク

リア I/O のハイライト機能は、デュアル Thunderbolt 4 ポートです。これらは、2 つの 3.2 第 2 世代ポートと 4 つの 3.2 第 1 世代ポートを介してリンクされます。

実際、ハイエンドのマザーボードには 6 つのタイプ A ポートでは不十分であると考えています。ただし、ヘッダー経由で USB 2.0 ポートを追加する予定がある場合は、ASRock に PCI ブラケットが含まれています。

マザーボードには、BIOS フラッシュバック ボタン、Intel GbE ポート、WiFi アンテナ接続、および Killer 2.5 GbE ポートが備わっています。また、背面 I/O にはビデオ用の HDMI v1.4 出力もあります。

ボードのオーディオ スタックにある 5 つのプラグ アナログ ポートが点灯します。これにより、ちょっとした魅力と輝きが加わり、正しいプラグを簡単に見つけることができます。USB ポート以外に、この特定の領域には何もありません。

ボードのネットワーク タスクは、Killer E3100G 2.5G によって処理されます。また、AX1675 WiFi 6E コントローラーも付属しています。彼らは現在、Killer NIC の背後にある会社である Rivet Networks を所有しているため、基本的にすべて Intel です。

さらに、これらは Intel の I219V ギガビット コントローラーによって結合されます。市場の終わりには、5 つまたは 10G の LAN コントローラが大歓迎です。ただし、デュアル LAN の使用を好むユーザーもいます。

I/O パネルの残りの部分に関しては、すべてが ALC 1220 オーディオと HDMI 2.1 でかなり標準的なようです。ASRock に高品質の ESS Sabre 9218 DAC が含まれていることを嬉しく思います。これは、一般的なオンボード オーディオからの優れたアップグレードです。

RGBライティング

RGB ライトが好きな人なら、Z690 Taichi には 3 つのゾーンが実装されています。これらには、歯車と太一のロゴを照らす背面 I/O 領域のバックライトが含まれます。次に、チップセットに沿って RGB があり、右端の下に長いストリップがあります。

このマザーボードには飽和した明るい照明があり、ビルドの焦点になる可能性があります。 次の ASRock Z690 Taichi マザーボードのレビューでは、Z690 Taichi が他の製品よりも優れている理由を見ていきます。

ASRock Z690 Taichi マザーボードの主な特長

より良い電力供給のために最適化された VRM 設計

Z690 Taichi は、最新の Smart Power Stage テクノロジーを備えた Dr.MOS デザインを特長としています。各フェーズの温度と電流を監視して CPU によりスムーズな電力を供給するように最適化されています。

強化 DIMM スロット

強化された DIMM スロットは、Z690 Taichi に表面実装されており、物理的強度が向上し、メモリ信号がより安定しています。この革新的な設計により、DRAM モジュールを最高周波数までオーバークロックできます。

DIYフレンドリーなマザーボード

DDR5 DIMM の電気的アーキテクチャは、AC 電源が適切に切断されていないと、メモリ モジュールが損傷する危険性が高くなります。これを防ぐために、ASRock は DDR5 マザーボードにトラブルのない保護回路を作成しました。

ASRock Z690 Taichi マザーボードの PCIe 5.0 および表面実装技術

従来の DIP スタイルの PCIe スロットとは異なり、SMT タイプの PCIe スロットは信号の流れを強化します。また、高速時の安定性を最大化し、最新の PCIe 5.0 規格の速度を完全にサポートします。

PCIe 5.0 は、128 GB/秒という驚異的な帯域幅を提供できます。将来のハイエンド グラフィックス カードの可能性を解き放つ準備が整っています。

キラー E3100 + AX167

Killer Ethernet コントローラーは、競技ゲーマーなどのパフォーマンスを重視するユーザー向けに設計されています。Z690 Taichi には、Killer E3100 2.5G イーサネットと WiFi 6E ソリューションの両方が付属しているためです。強化された検出および優先順位付けエンジンにより、マルチメディアおよびゲームでの使用に理想的なネットワーク エクスペリエンスが提供されます。

キラー ダブルショット プロ

Killer DoubleShot Pro では、Killer Ethernet と Killer Wireless インターフェースを同時に使用できます。これにより、最大 4.9 Gbps のスループットが得られ、最速の接続が自動的に使用されます。これにより、最も優先度の高いトラフィックが、常に最も高速で信頼性の高いリンク上にあることが保証されます。

Thunderbolt 4 / USB 4.0 Type-C テクノロジー

Thunderbolt 4 または USB 4.0 は、USB Type-C に多用途性を提供し、職場でも家庭でも高速かつ簡単に接続できます。最大 40 Gbps に達する超高速データ転送が可能です。さらに、外付けモニター、USB、および Thunderbolt デバイスを 1 本の Thunderbolt 4 ケーブルで接続します。

独立した SATA および USB ポート

内蔵の独立した SATA および USB ポートは、BIOS から起動すると他のポートから切り離されます。その結果、マルウェアやランサムウェアが貴重なデータにアクセスするのを防ぎます。

高音質を実現するWIMAオーディオキャップ

WIMA オーディオ キャップは、最も目の肥えたオーディオファンも満足させるクリスタルでバランスの取れたサウンドを提供します。ハイエンドオーディオアプリケーション向けにも設計されています。

ナヒミックオーディオ

Nahimic Audio は、豊かで鮮やかなディテールでリスニング体験を向上させます。そのため、ヘッドホン、ヘッドセット、内蔵スピーカー、外付けスピーカーのいずれを使用しても、すべてのサウンドが非常に魅力的です。

ASRock Z690 Taichi マザーボードのデラックス アクセサリ

ASRock は Z690 Taichi に優れたアクセサリを使用して、このマザーボードの品質を向上させました。重いグラフィックカードを保持できる同社専用のグラフィックカードホルダーが付属しています。これを上下にスライドさせて高さを調整できるので、グラフィックス カードを適切に取り付けることができます。

ワイヤレス ドングルの USB ブラケットは干渉防止用です。接続されたデバイス間のノイズの影響を防ぎながら、離れた場所からワイヤレス ドングルを配置できます。

もう 1 つのアクセサリは、より優れた熱放散のために最適化された設計を特徴とする、パーソナライズされた MOS FAN です。バンドルされている 3cm ファンを取り付けるか、4cm ファンにアップグレードしてノイズのない冷却を実現するかを選択できます。

低遅延のためのライトニングゲーミングポート

Z690 Taichi の Lighting Gaming Ports は、根っからのゲーマーや愛好家向けに作られています。これらのポートは、2 つの異なるコントローラー インターフェイスから供給され、高速周辺機器を低遅延と低ジッターで接続するのに役立ちます。

ポリクローム RGB と同期

Z690 Taichi は統合された RGB イルミネーションだけではありません。また、オンボード RGB ヘッダーとアドレス指定可能な RGB ヘッダーも備えています。

これにより、クーラー、CPU ファン、シャーシ、ストリップなどの互換性のある LED デバイスを接続できます。POLYCHROME RGB を使用すると、互換性のあるデバイス間で RGB LED を同期することもできます。

落下防止ねじ

すべてのコンポーネントがしっかりと取り付けられていても、シャーシ内でネジが紛失する傾向があります。強化された M.2 ヒートシンクと落下防止ネジにより、Z690 Taichi を使用した PC の構築がより簡単になりました。

SSD用PCIe Gen4 x4

Z690 Taichi は、複数の M.2 ストレージ デバイスに対応できます。これらの 1 つは PCIe 4.0 M.2 SSD をサポートし、第 3 世代の 2 倍の速度で実行できます。これにより、超高速のデータ転送速度を楽しむことができます。

最新の USB 3.2 Gen2x2 Type-C

この最新の USB テクノロジーは、以前のバージョンの 2 倍の最大 20 Gbps のデータ転送速度を実現します。さらに、利便性を高めるリバーシブル USB タイプ C デザインが特徴です。さて、ASRock Z690 Taichi マザーボードのレビューでは、マザーボードの仕様に関するすべてに焦点を当てて説明します。

仕様

その仕様のために、マザーボードには独自の要素セットが付属しています。USB Thunderbolt 4 タイプ C ポート、フロント パネル USB 3.2 タイプ C Gen2x2 20Gb/s ヘッダーを備えています。さらに、USB 3.2 Gen2 タイプ A 10Gb/s ポートをこのボードに追加しました。

マザーボードには、一連の注目すべき側面を含む ASRock の超合金要素が詰め込まれています。これらは、XXL アルミニウム合金ヒートシンク、プレミアム パワー チョーク、105A SPS、およびプレミアム メモリー合金チョークです。後者は、鉄のパワー チョークと比較して約 70% の鉄損を減らします。

この製品には、Nichicon 12K ブラック キャップ、I/O アーマー、マット ブラック PCB と高密度ガラス材料 PCB があります。8 層 PCB と 2 オンスの銅 PCB も付いています。

その他の独自機能として、ボードにはサーバー グレードの低損失 PCB と Killer 2.5G LAN があります。また、802.11ax WiFi 6E、Killer DoubleShot Pro、および ASRock 自体のいくつかの要素も使用しています。

列挙すると、これらは ASRock 独自のスチール スロット、自動ドライバー インストーラー、フル カバレッジ M.2 ヒートシンク、ウルトラ USB 電源です。また、Hyper M.2 PCIe Gen4x4 と、USB、LAN、およびオーディオ ポート用のフル スパイク保護があります。

ASRock Z690 Taichi マザーボードの一般仕様

このマザーボードは Z690 チップセットを使用しています。ソケットはIntel LGA 1700で動作し、Intelの第12世代CPUと互換性があります。この製品は ATX フォーム ファクターを採用し、3x M.2 6C SATA ストレージが付属しています。

ネットワーク用のHDMIビデオ出力ポートがあります。これには、Killer WiFi 6E、Killer E3100G 2.5G、Intel i219V 1G LAN も含まれます。次に、オーディオ ポートには、Realtek ALC1220 7.1 チャンネル HD オーディオがあります。

メモリには、デュアル チャネル DDR5 テクノロジが付属しています。次に、4x DDR5 DIMM スロットと、システム メモリ用の最大容量 128GB があります。さらに、Intel の Extreme Memory Profile または XMP 3.0 をサポートします。

グラフィックスに関しては、マザーボードにはインテル X3 グラフィックス アーキテクチャ (第 12 世代) と 3 つのグラフィックス出力オプションが付属しています。具体的には、後者には 1 つの HDMI と 2 つの Intel Thunderbolt 4 が含まれます。トリプル モニターと、最大解像度 8K @ 60Hz の Thunderbolt 4 をサポートします。

RAID サポートについては、マザーボードは RAID 0、RAID 1、および SATA ストレージ デバイス用の RAID 10 をサポートしています。次に、M.2 NVMe ストレージ デバイスの RAID 0、RAID 1、および RAID 5 もサポートします。

ASRock Z690 Taichi マザーボードのハンズオン

これは、製品のパフォーマンスを調べる ASRock Z690 Taichi マザーボード レビューの一部です。ここでは、Z690 Taichi を実際に使用した経験を共有します。ASRock の主張と同じように、Z690 Taichi は優れていて効率的でしたか? それとも他を探したほうがいいですか？

より詳細な内容に入る前に、まずマザーボードのファームウェアを確認しましょう。

ファームウェア

ASRock の BIOS は、前世代と同じフォーマットを保持しています。CPU温度やクロック速度などの高レベルの情報を紹介するEZモードが存在するのを見ました。 ファン速度、ストレージ情報などの詳細もありました。

高度なモードでは、追加のオプションを表示するヘッダーが上部に多数ありました。このモードは、より多くの設定を微調整したい経験豊富なユーザーに適しています。

技術的には、ASRock の BIOS は使いやすく、論理的で整理された方法で表示されます。オーバークロックのオプションを掘り下げる瞬間がいくつかありましたが、オプションも豊富で全体的にユーザーフレンドリーでした。

OC Tweaker には、オーバークロック用のサブメニューと、メモリ レイテンシの最適化があります。次に、カスタム アレンジをプロファイルとして保存するためのスロットのコレクションもありました。利用可能な別のオプションは、プロファイルをサムドライブにエクスポートするか、これらを取得することでした。

高度なインターフェイス コントロール以外に、Advanced Menu はそれ以上のものを提供してくれました。これにより、ファームウェア エントリ GUI としてアドバンス モードに移行し、入力したいメニューを選択できるようになりました。最後に、より高い解像度またはより低い解像度を選択することもできました。

ツール メニューとハードウェア モニタ メニュー

このメニューのツールには、ファームウェアベースの RGB コントロールが含まれていました。Polychrome RGB アプリケーションをロードする予定がない人にとっては、かなり便利だと思います。

その他のツールには、テクニカル サポートの電子メールを送信するための電子メール クライアントや、RAID ドライバをサム ドライブにコピーするためのツールが含まれます。歯車の 20 セグメントの回転を 5、10、30、または 60 分間隔に設定するためのツールもあります。必要に応じて、これを無効にすることもできます。

その他のツールには、SSD の消去、サム ドライブからのファームウェアのフラッシュ、NVMe のフォーマット、ネットワーク ポートからのファームウェアのダウンロード、ネットワーク構成などがあります。

ハードウェア モニター メニューに関しては、これには 8 つのファン ヘッダーすべての設定が含まれます。また、Fan Tuning ツールと呼ばれる自動最適化ツールの設定も含まれています。これは、Fan-tastic Tuning として知られるグラフィカルなファン調整インターフェイスにも当てはまります。

ASRock Z690 Taichi マザーボードの電力供給

電力供給に関しては、ASRock Z690 Taichi は 105A MOSFET を備えた 20 フェーズ VRM で優れた結果を示しました。これにより、1995As が得られました。

これは、12900K には十分であり、また 1700 ソケット用の新しいおよび将来のプロセッサにも適しています。30mm ファンは、電力供給セクションを正常に冷却し、VRM は助けがなくても冷却を維持しました。

ゲーム テストでは、複数のゲームをプレイして、Z690 Taichi のパフォーマンスを確認しました。非常に注目に値するのは、マザーボードが私たちのゲーム テストで非常にうまく機能し、実際に私たちが試した他のものよりも優れていたことです。

繰り返しますが、その熱性能は素晴らしかったです。その VRM ヒートシンクは、在庫の温度を制御するという優れた仕事をしました。 オーバークロックされた負荷の間に、暖かさの瞬間がありました。 ただし、最大しきい値を超えるインスタンスは発生していません。

主な違いは、オーバークロック条件下で温度を摂氏約 11 度下げるアクティブ冷却ソリューションです。ヒートシンクの側面にある小さな穴も、プロセッサにある程度の冷却を提供し、温度にプラスの影響を与えました。 しかし、もちろん、常にそうであるとは限りません。

ボード上の VRM 温度は、在庫テスト中に摂氏 56 度をわずかに上回りました。次に、オーバークロックすると摂氏 59 度になりました。

全体として、VRM ヒートシンクの 1 つが積極的に冷却されたため、良好な温度が得られました。そのため、アクティブに冷却された VRM ヒートシンクは、MOSFET やその他のパワー ビットを完全に動作させ続けるのに十分すぎるほどでした。そして、ファンは本来あるべきように機能しましたが、大きな騒音も発生しなかったため、改善されました。

オーバークロックに関しては、ASRock Z690 Taichi は問題なくスムーズに動作しました。メモリキットを完全にサポートしている間、しゃっくりを経験することなく約5.2GHzに達しました。

ASRock Z690 Taichi マザーボード レビューまとめ

ASRock の Z690 マザーボードは、Intel の第 12 世代プロセッサにとって興味深いラインナップであることが証明されています。Z690 Taichi の場合、マザーボード全体が独自の美学を備えたプレミアム製品のように見え、多くの人に高く評価されます。また、デュアル Thunderbolt 4 ポート、優れたオーディオ ソリューション、優れたメモリ サポートなどの優れた機能も備えています。

強力な機能リストとは別に、初心者と経験豊富なユーザーの両方に適した使いやすい BIOS が付属しています。また、テスト中に優れた結果が得られ、このマザーボードに問題はありませんでした。

もちろん、Z690 Taichi は、同じチップセットを搭載したほとんどのマザーボードと同様にまだ高価です。しかし、現在の市場では、その価格はニューノーマルです。美学、機能、仕様、性能が詰まっているので、購入する価値は間違いありません。

全体として、Z690 へのアップグレードを計画している場合は、ASRock の Z690 Taichi を強くお勧めします。このマザーボードは、負荷の高いゲームやオーバークロックを問題なく処理でき、これまで使用した中で最高のものの 1 つです。

この製品を入手することに決めた場合は、ASRock の店舗検索をチェックして、お近くの販売店を見つけてください。ASRock Z690 Taichi マザーボード レビューの投稿は、当社の Web サイトに最初に掲載されました。
